Описание на продуктите
Серийният удължителен кабел RS232 DB9 разполага с високо-качествен DB9 конектор и дизайн под прав-ъгъл от 45-градуса. Тази конфигурация ефективно минимизира огъването на кабела и намалява механичното напрежение върху конектора в ограничени пространства, като по този начин повишава стабилността на връзките на устройството. PCM-S-0730 поддържа стабилно предаване на данни през RS232 серийни портове и се използва широко в индустриална автоматизация, PLC контролери, инструменти, POS системи, комуникационно оборудване и вградени терминали. С отлични възможности за защита срещу смущения и издръжлива външна обвивка, този продукт е проектиран да отговаря на строгите изисквания за дългосрочна употреба в индустриални среди; освен това поддържа опции за персонализиране за дължина на кабела, габарит на проводника и тип конектор.
Спецификация
|
Име на продукта |
RS232 DB9 сериен удължителен кабел |
|
чертеж # |
PCM-S-0730 |
|
Конектор 1 |
DB9 мъжки |
| Конектор 2 |
DB9 женски 45 градуса прав ъгъл |
| OD | 5,6 мм |
| Тел | 28AWG*9C+AM+D+B |
| Дължина на кабела | 2.0m |
Бележки
Този продукт е 45-градусов десен{1}}ъглов конектор с дясна-ориентация на изходящия кабел, като 4-щифтовият ред е разположен отгоре и 5-щифтовият ред е отдолу.
Моля, не забравяйте да проверите следното:
★ Монтажната ориентация на интерфейса на устройството;
★ Вертикалното подравняване на щифтовете DB9 (горно/долно позициониране);
★ Дали е необходима ориентация на-кабела за изход надясно.
★ Избирането на неправилна ориентация може да доведе до физическа намеса по време на инсталацията или да попречи на правилното свързване.

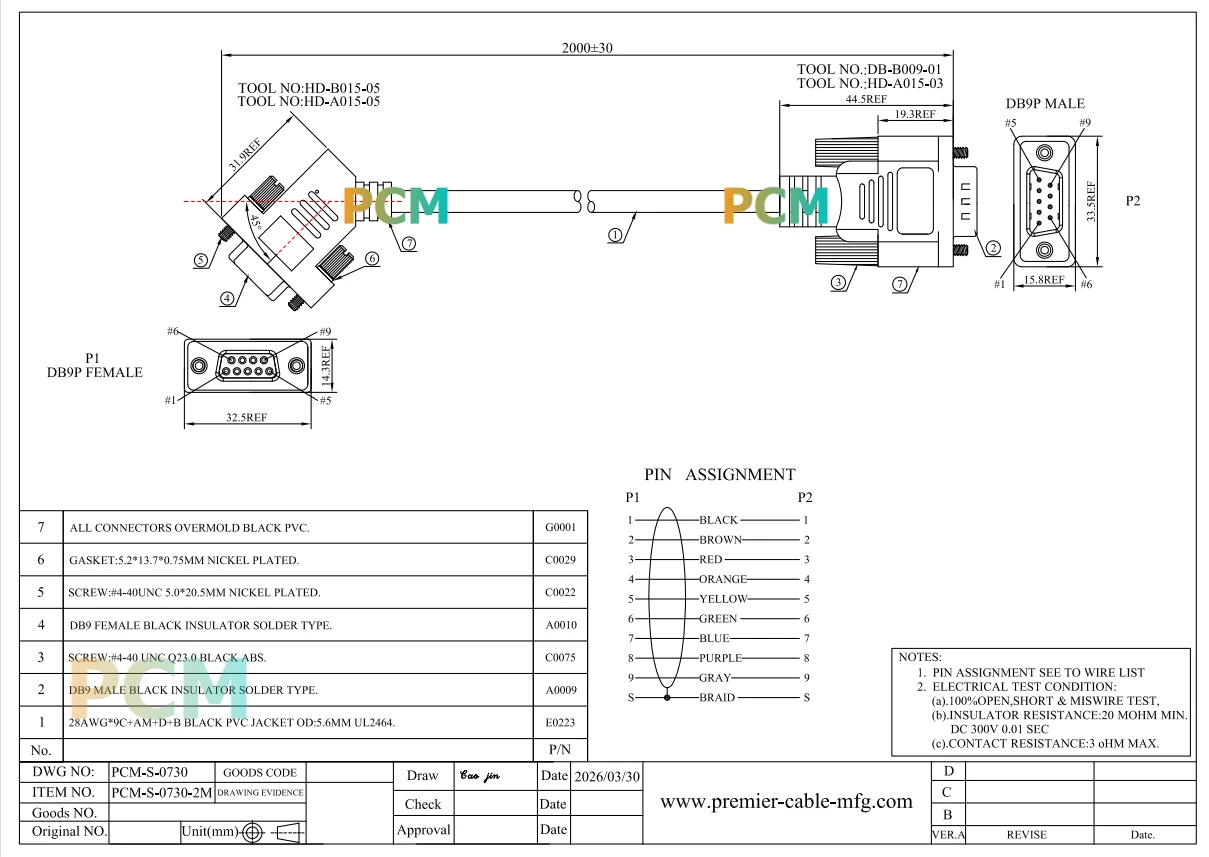

рисуване
