Описание на продуктите

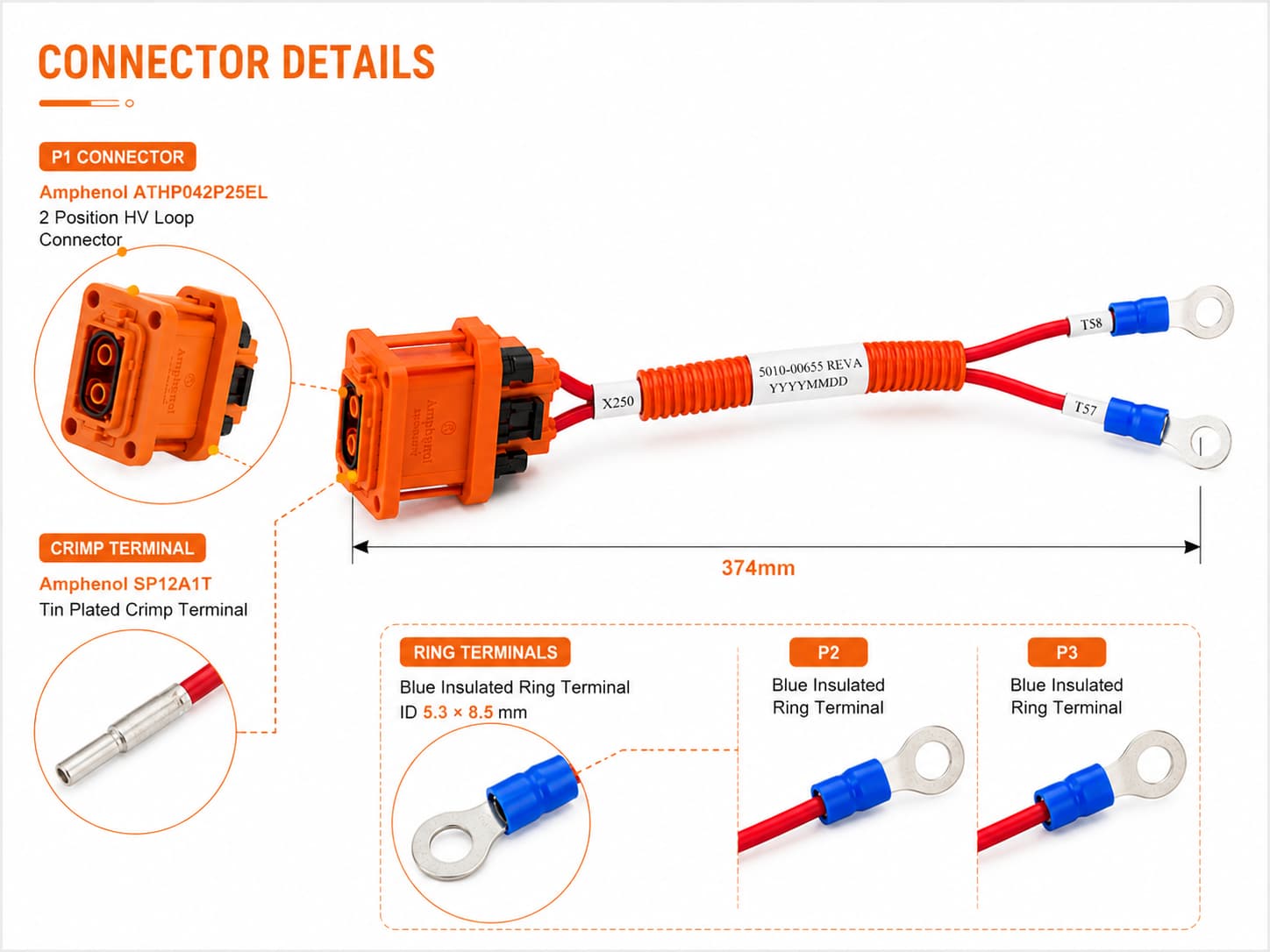

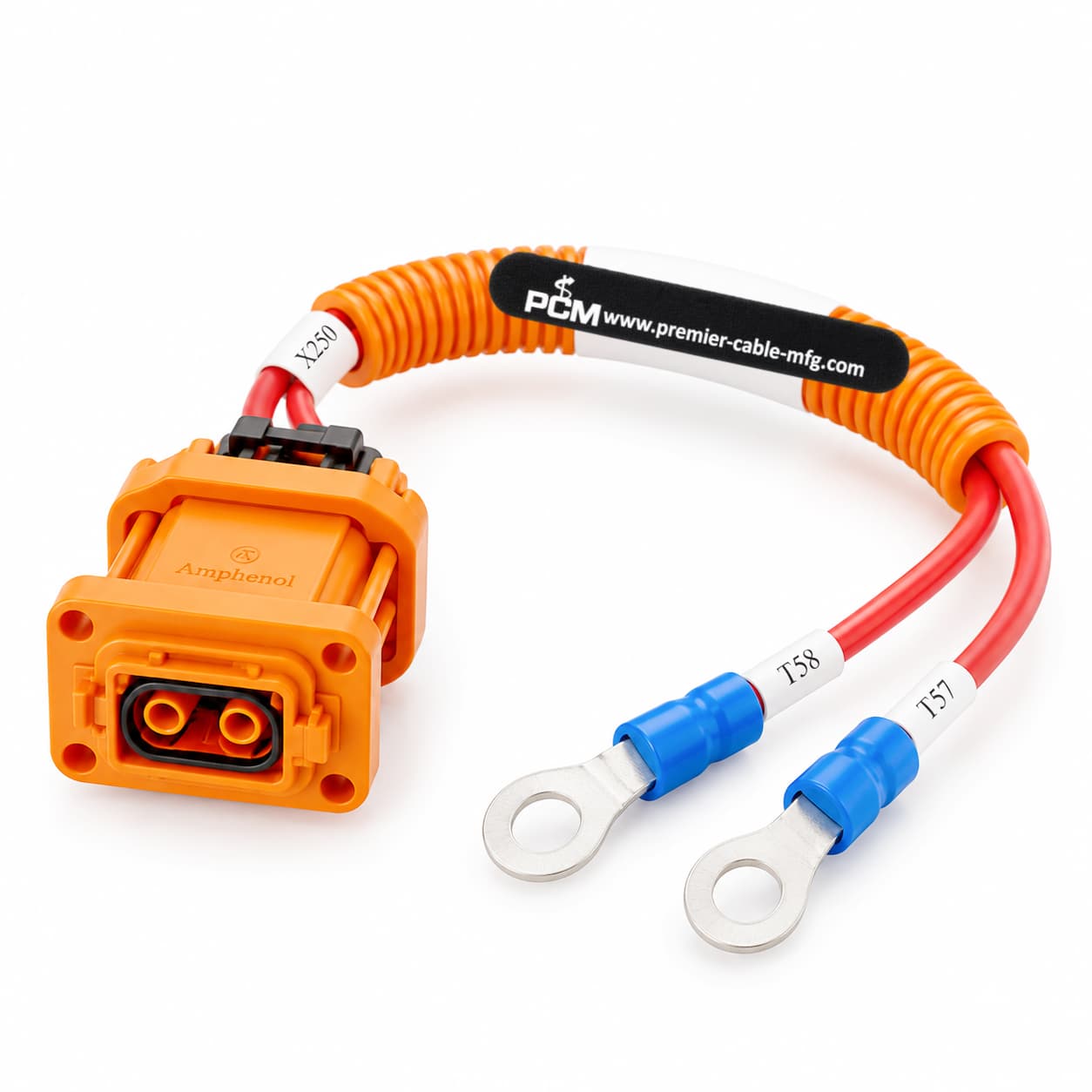

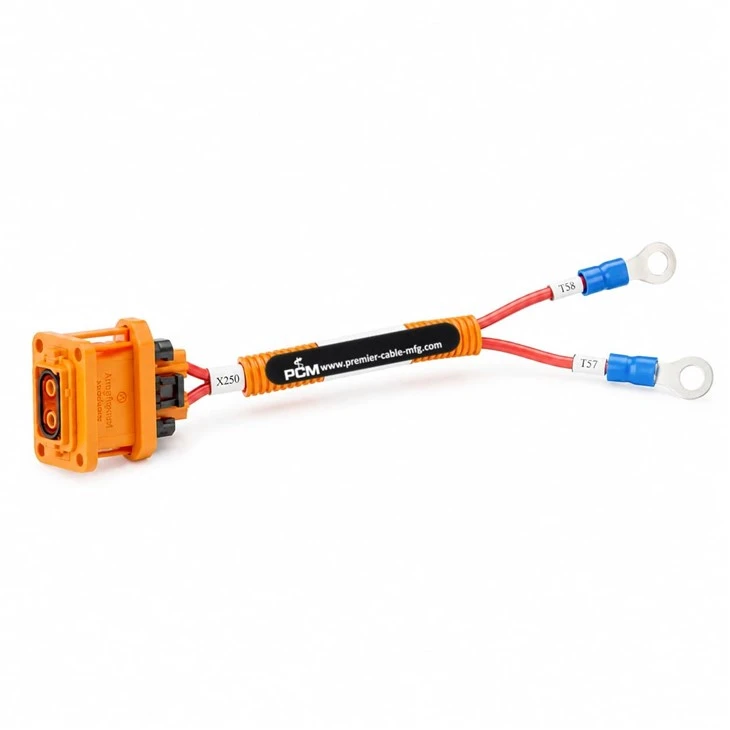

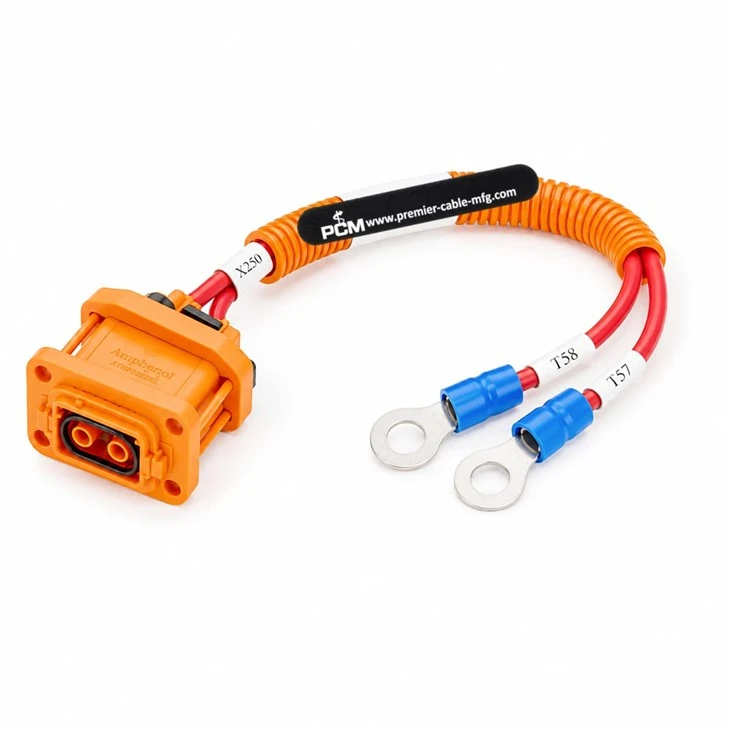

PCM-S-0806 TheAmphenol ATHP042P25EL 2-пинов HVIL конектор към пръстенна клема Кабелна системае проектиран за компактни вътрешни електрически връзки, където 2-позиционен HV контурен интерфейс трябва да премине към отделни пръстеновидни клемни връзки.
Страната P1 използва Amphenol ATHP042P25EL 2-позиционен оранжев HV контур ЕМС корпус на екраниран щепсел с Amphenol SP12A1T кримпвани клеми с калайдисано покритие.
Два червени проводника 14AWG UL1452 се простират от конектора P1 през оранжева гофрирана защитна тръба и се разделят на два клона. Всеки клон завършва със синя изолирана пръстеновидна клема, осигуряваща практическа връзка към -страничните шпилки на оборудването или клемни точки.
Със своята къса обща дължина от 374 mm, защитено насочване на проводниците и ясно идентифицирани разклонения, комплектът е подходящ за компактни приложения за вътрешно окабеляване като батерийни пакети, оборудване за съхранение на енергия и индустриални електрически системи.
Ключови характеристики
Конектор Amphenol ATHP042P25EL
Използва Amphenol ATHP042P25EL 2-позиционен оранжев HV контурен корпус на конектор, осигуряващ компактен интерфейс на конектор за вътрешно електрическо и блокиращо окабеляване.
Amphenol SP12A1T Кримп клеми
P1 включва Amphenol SP12A1T калаени-кримпвани клеми, осигуряващи дефиниран конектор-към-завършване на проводника в съответствие със специфичния дизайн на снопа.
14AWG UL1452 Червен проводник
Два червени проводника 14AWG UL1452 с външен диаметър 2,9 mm осигуряват независими връзки от P1 позиции A и B към съответните пръстеновидни клемни разклонения.
Двойни сини изолирани пръстеновидни клеми
Противоположният край се разделя на две сини изолирани пръстеновидни клеми със спецификация 5,3 × 8,5 mm, подходящи за клемни -точкови връзки.
СПЕЦИФИКАЦИИ НА ПРОДУКТА
| Тип продукти |
|
Модел на продукта | PCM-S-0806 |
| Конектор 1 |
|
Конектор 2-3 |
|
| P1 Кримп клема | Амфенол SP12A1T | Тестово състояние | DC 300V / 0,1 сек |
| Телен стил | UL1452,14 AWG | Изолационно съпротивление | По-голямо или равно на 20 MΩ |
Сценарии за приложение
Вътрешно окабеляване на батерията
Подходящо за вътрешно окабеляване на къси-разстояния между интерфейс на конектор за ВН верига и монтирани на -щипки или клемни-точкови връзки вътре в модулите на батерията.
Батерийни системи за съхранение на енергия
Може да се интегрира в оборудване за съхранение на енергия за вътрешен ниско{0}}токов контрол, блокировка или спомагателно окабеляване, където е необходим компактен дву-разклонен кабел.
Чертеж на продукти
